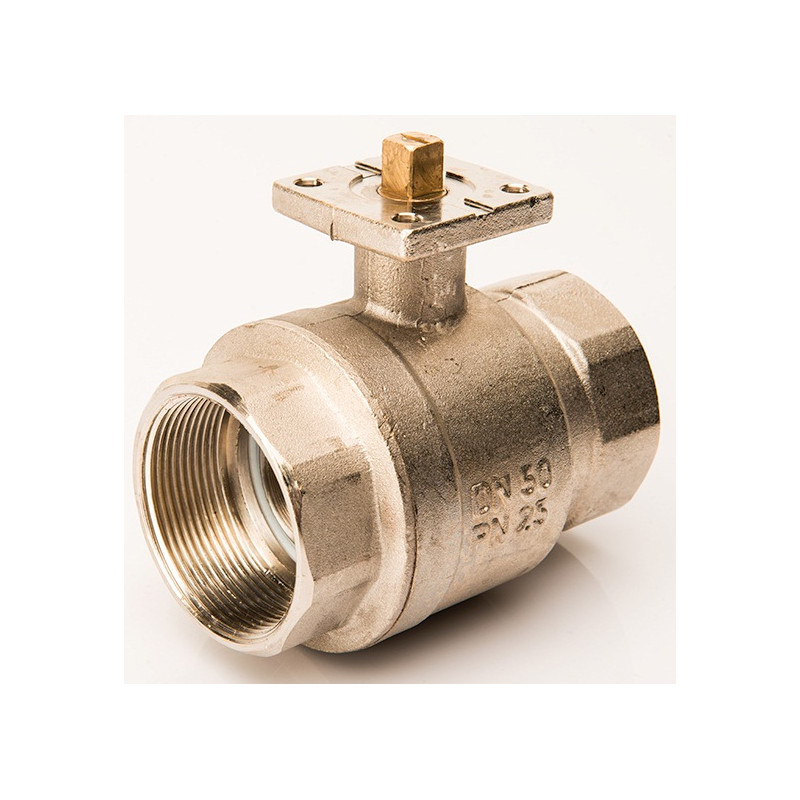

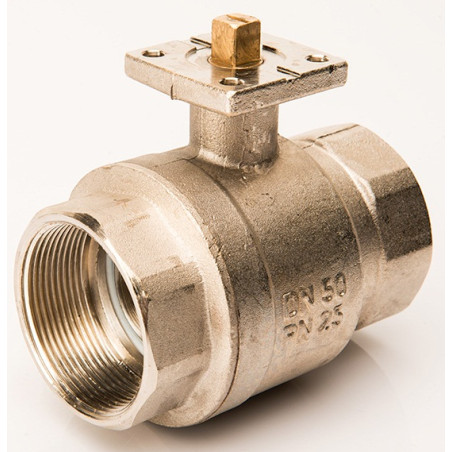

İki Yollu Pirinç Küresel Vanalar

Convalve tepe flanşlı pirinç küresel vanalar takviyeli PTFE küre yatakları, düşük tork ve uzun servis ömrü için tasarlanmıştır. Bu küresel vanaların özgün tasarımında, viton malzemeden mil sızdırmazlık elemanları çift olarak kullanılmıştır. Aktüatöre direkt montaj yapılması için ISO5211 endüstri standardına uygun tepe flanşı mevcuttur.

Özellikler

• CW617N pirinç gövde
• Tam geçişli tasarım
• Aktüatör montajına hazır ISO5211 e uygun tepe flanşı
• Endüstriyel tip ve düşük çalışma torku için tasarlanmıştır
• Bakım güvenliği için mil tutuculu tasarım
• Daha düşük tork ve daha uzun ömür için takviyeli PTFE küre yataklamaları
• Mil üzerinde çift FKM sızdırmazlık elemanı
• Çalışma sıcaklığı : -10 ° C = 150 ° C
• Basınç sınıfı PN40

Kullanım Alanları

Pirinç tam geçişli küresel vanalar tipik olarak su, hava, yağ ve vakuma uyumlu diğer ortamların açma-kapama kontrolü için kullanılır. Vanalar, standart ISO5211 montaj flanşı kullanılarak manuel olarak çalıştırılabilir veya pnömatik, elektrikli aktüatörlere doğrudan monte edilebilir. Ekstra montaj braketleri ve kaplinleri ihtiyacını ortadan kaldırır. 736 mmHg’ye (29inHg) kadar vakum servisi için uygundur.

Çalışma Prensibi

Vana milinin çeyrek tur (90º) döndürülmesi, küreyi kapalıdan tam açık konuma döndürür. Uygun mil tasarımı, standart ISO5211 doğrudan montaj flanşına erişim sağlar

Uyumlu Ekipmanlar

• Pnömatik Aktüatör
• Elektrikli Aktüatör
• Dişli Kutusu

Ürün Yapısı
