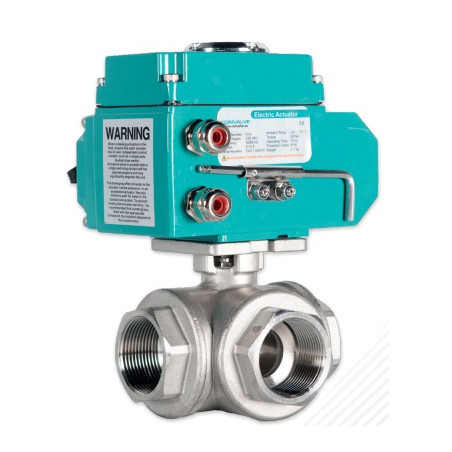

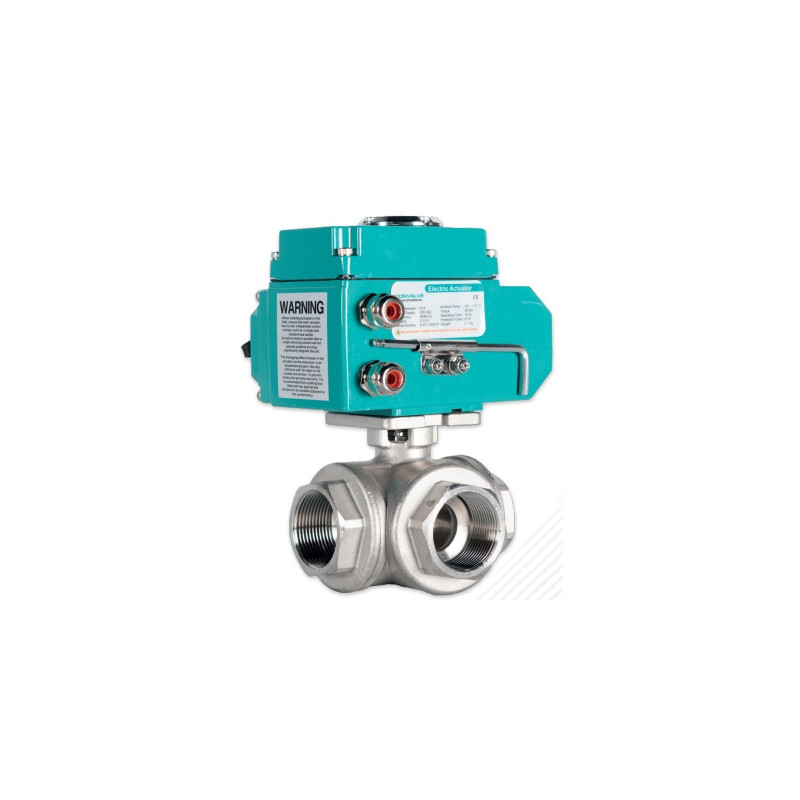

Convalve 3 yollu Motorlu Paslanmaz Küresel Vana

Convalve tepe flanşlı üç yollu paslanmaz küresel vanaların, gövde ve küresi yatırım döküm (hasas döküm) paslanmaz çelikten üretilmiş olup bu vana, zorlu koşullarda üstün performans sağlamak üzere tasarlanmıştır. Opsiyonel olarak sunulan full port tasarım, optimum akış performansı ve minimum basınç düşüşü sağlar. Ayarlanabilir, yay yüklemeli salmastra paketi, aşınma, basınç veya sıcaklıktaki dalgalanmalara etkin şekilde uyum sağlayarak vananın çevrim ömrünü uzatır. Ayrıca, dışarı fırlamaya karşı dayanıklı mil, genel güvenlik ve güvenilirliği artırır.

Özellikler

• T port / L port 1/2“~3“(DN15~DN80)
• W.P.: PN63 (1000WOG)
• W.T.:-20°C~180 °C
• Hassas döküm
• Fırlamaya karşı güvenlikli mil
• Baskılı salmastra dizaynı
• Antistatik tasarım (isteğe bağlı)
• Dört sitli
• 360° Dönebilen mil
• ISO 5211 Doğrudan montaj
• Otomasyon aksesuarları (isteğe bağlı)
• Diş tipi: ASME B1.20.1(NPT) DIN 259 / DIN2999, BS21 ISO 288-1, ISO 7-1

Kullanım Alanları

Paslanmaz çelik 3 yollu küresel vanalar tipik olarak su, hava, yağ ve vakuma uyumlu diğer ortamların açma-kapama kontrolü için kullanılır. Genellikle bu vanalar, çeşitli akış yolu seçeneklerine sahip oldukları için dağıtma, yönlendirme veya karıştırma vanası olarak kullanılır. Vanalar, standart ISO5211 montaj flanşı kullanılarak pnömatik veya elektrikli aktüatörlere doğrudan monte edilebilir ve ekstra montaj braketi ve kaplin ihtiyacını ortadan kaldırır. 736 mmHg’ye (29 inçHg) kadar vakum servisi için uygundur.

Çalışma Prensibi

Vana kolunu çeyrek tur (90º) çevirmek küreyi birinci konumdan ikinci konuma getirir. Vana kolu üzerinde bulunan kilitleme mekanizması, vananın seçili konumunu sabit tutmaya yarar. Vana kolunu çıkardığınızda, vana standart ISO 5211 montajıyla ve kare çıkış miliyle kullanıma hazırdır.
