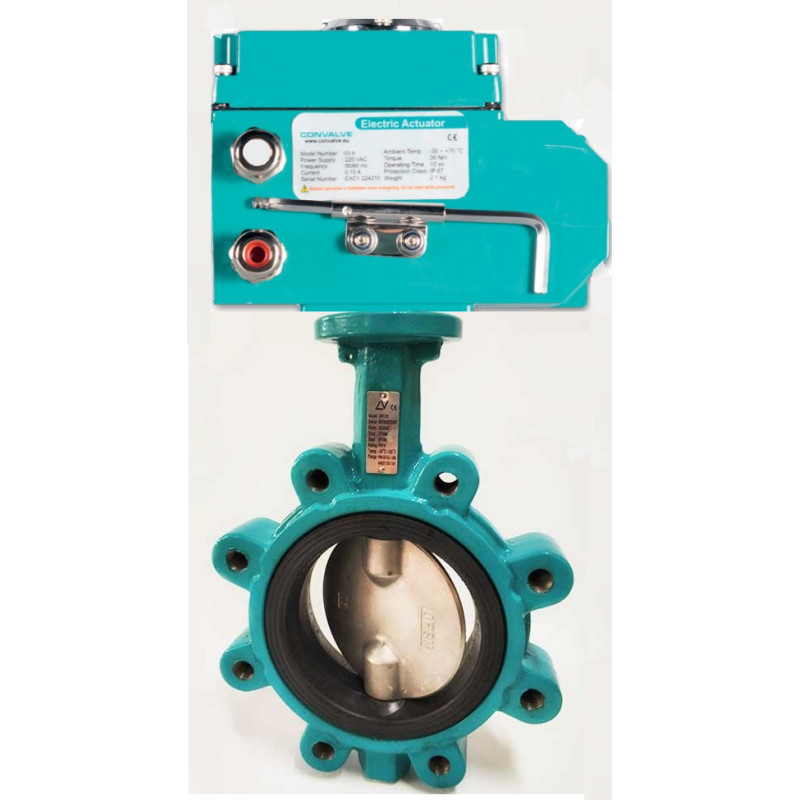

Motorlu Lug Kelebek Vana

Epoksi kaplı sfero döküm gövdeli lug kelebek vanalar, ticari ve endüstriyel uygulamalarda çeşitli akışkanları kontrol etmek için tasarlanmıştır. Bağlantı flanş ölçüleri DIN PN16 flanş standartlarına uygundur. Vana diski cnc tezgahlarda hassas işlenmiş ve 1.4408 (CF8M) paslanmaz çelik malzemeden üretilmektedir. İki parçalı mile uygun disk tasarımı sayesinde akış kapasitesi emsallerinden yüksektir ve daha iyi laminar akış sağlar.

Özellikler

• Pnömatik ve elektrik aktuatör montajları için ISO5211 standardında tepe flanş ölçülerine sahiptir.
• Saf malzemeden üretilmiş kanallı tip yumuşak/sert çekirdekli contası sayesinde düşük tork değerine ve uzun çalışma ömrüne sahiptir.
• Sfero döküm olarak imal edilmiş gövdesi korozyona karşı epoksi ile kaplanmıştır.
• İki parçalı mil tasarımı ve 1.4408 malzemeden imal edilen diskinin yapısı ile akış kapasitesi arttırılmıştır.
• EPDM , NBR (Buna-N) , FPM, PTFE ve VMQ conta seçenekleri
• Cam elyaf takviyeli grafit PTFE mil yataklamaları
• Basınç Sınıfı 230 PSI (16 Bar)
• Opsiyonel olarak 10 pozisyonlu kumanda kolu

Kullanım Alanları

Kelebek vanalarımız, su, yağ, hava, vakum ve diğer her türlü akışkanları kontrol etmek için kullanılır. Vanalar manuel, pnömatik veya elektrikli aktüatörlerle çalıştırılabilir. Çeşitli akışkan tiplerine ve basınç sınıflarına uygun conta seçeneklerimiz mevcuttur.

Çalışma Prensibi

Lug kelebek vanalar, standart ISO5211 tepe flanşı kullanılarak isteğe bağlı olarak manuel operatöre, pnömatik aktüatöre veya elektrikli aktüatöre kolayca takılabilir. Vana milinin çeyrek tur döndürülmesi paslanmaz çelik diski hareket ettirir ve valfi açar veya kapatır.

Sıcaklık Aralığı

EPDM: -20 to 120ºC , NBR(Buna-N): -15 to 85ºC , FKM: -15 to 180ºC , VMQ:-30 to 200ºC , PTFE:-20 to 200ºC

Uyumlu Ekipmanlar

• 10 konumlu kilitlemeli kumanda kolu
• Dişli Kutusu
• Pnömatik Aktüatörler
• Elektrikli Aktüatörler

Ürün Yapısı
