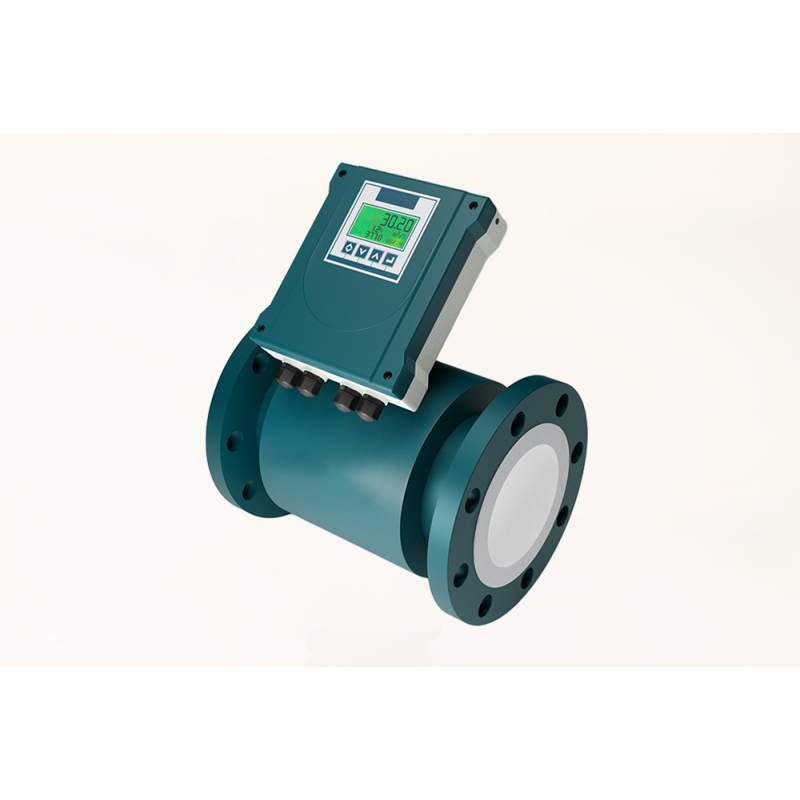

Elektromanyetik Debimetre

Elektromanyetik alan prensibine dayanan akış ölçme yöntemidir. Her elektromanyetik debimetrenin içerisinde 2 adet bobin bulunur. Bu bobinler üzerine yerleştirilen metal parçalar yardımıyla ölçüm tüpünün kesit alanı boyunca sürekli bir manyetik alan oluşturur. Gerilimi algılayan 2 elektrod ölçüm tüpünün iç kısmına birbirine dik olarak yerleştirilmiştir. İç yüzeyde kaplı yalıtkan malzeme iletken sıvı ve metal ölçüm tüpü arasındaki kısa devre oluşumunu engeller.

Akışın olmadığı durumda 2 elektrod arasında herhangi bir elektriksel gerilme meydana gelmez, iletken sıvı içerisinde negatif ve pozitif yüklü iyonlar sıvı içerinde eşit miktardadır. Akış başlaması ile manyetik alan sıvı içinde yüklü iyon parçacıklarına bir kuvvet uygular. Bunun sonucunda sıvı içerisindeki negatif ve pozitif yüklü iyonlar birbirinden ayrılarak ölçüm tüpünün zıt taraflarına yönelirler. Bu durum sonunda elektrodlar tarafından algılanan elektriksel bir gerilim meydana gelir.

Bu gerilim hat içerisindeki akış hızı ile doğru orantılıdır. Ölçüm tüpünün bilinen hacmi ve hız bilgisi ile anlık debi hesaplanabilmektedir. Akış hızı arttıkça yüklü parçacıkların ayrışması da artacağından elektrotlar arası gerilim de artacaktır. Ölçüm elektrodları zaman zaman ortamda bulunan manyetik gürültüyü de algılayabilir, bu gürültü sinyalinin gerçek ölçüm sinyalinden kesinlikle ayırt edilmesi gerekmektedir. Bunu sağlamak için manyetik alan darbeli doğru akım ile oluşturulmalıdır.

Doğru darbeli akım ile yüklü iyonların elektrodlar arasında yerleri sürekli değiştirilerek manyetik gürültünün etkisi giderilir ve hassas ve kararlı akış ölçümü yapılır. En basit şekli ile ifade etmek gerekir ise Elektromanyetik Ölçüm prensibi ile Debi bilgisi yukarıdaki sadeleştirilmiş formül ile hesaplanır.

İdeal şartlarda hassasiyeti sağlayabilmek için aşağıdaki şartların sağlanması gerekmektedir.

• Test edilen sıvının elektriksel iletkenliğe sahip olması gerekmektedir.
• Borunun tam dolu olması gerekmektedir.
• Sıvı içerisindeki bileşenler homojen şekilde karışmış olmalıdır.
• Eğer sıvı manyetik indükleme yaparsa, cihazın manyetik alanı değişecektir ve bu sebeple cihazın tekrar ayarlanması gerekir.
• Uygun düz boru mesafesi olmalıdır.

Teknik Özellikler

Avantajlar

• Akışı engelleyen, basıncı düşüren hiçbir mekanik parça bulunmamaktadır.
• Ölçüm skalası; diğer debimetrelere oranla 10 kat daha fazladır.
• Tüm ölçüm ve ayarlamalar tümleşik veya duvara montaj LCD ekran üzerinden yapılabilir/gösterilebilir.
• Kullanıcı arayüzü ile prosese ve akışkana göre kompoze edilebilir. (Yoğunluk ayarı girilebilir.)
• Menü şifre ile korunabilir.
• Aynı anda LCD ekrandan anlık ve toplam akış gözlemlenebilir.
• Rapor özelliği ile eski veriler incelenebilir. (Günlük, haftalık, aylık, yıllık.)
• Toplam debi yalnızca şifre ile sıfırlanabilir.
• 0.05 ile 15 m/sn arasındaki akış hızlarını ölçülebilir ve hız LCD ekrandan izlenebilir.
• Menü İle kalibrasyon (Tam dolu ve stabil akışkan dolu boruda) yapılabilir.
• Ölçüm hassasiyeti %0.2 olarak sağlanabilir
• İletkenlik ölçümü yapılabilir ve LCD ekran ile gösterilebilir.
• 5 uS üzerindeki tüm homojen iletken sıvılarda ölçüm alabilir.
• Topraklama elektrodu aracılığı ile çevresel elektronik gürültülere karşı dayanıklılık sağlar.
• Flanş bağlantısı sayesinde güvenilir, kolay ve uzun ömürlü montaj özelliği sağlar.
• Metal gövdesi sayesinde dış etkenlere karşı korumalıdır.
• Ölçüm stabilitesi önemli oranda artırıldı.
• Düşük iletkenlik ve yüksek yoğunluk olsa dahi ölçüm tepki hızı yüksek oranda artırıldı.
• Elektrot malzeme güvenliği üst düzeye çıkartıldı.
• DN15-DN2200 üretim tesisi ile temin süreleri minimuma indirildi.
• LCD gösterge çözünürlüğü artırıldı.
• Ürün elektroniği revize edilerek daha iyi, daha kararlı, daha sağlam hale getirildi.
• Teknik destek kapasitesi arttırıldı ve arıza destek ve çözüm süreleri kısaltıldı.
• Yeni kalibrasyon tesisimiz ile TÜRKAK akredite olarak DN15’ten DN2200’e kadar çok geniş bir skalada hizmet imkanı sağlandı.

Kullanım Alanları

• Arıtma Tesisleri uygulamaları
• Atıksu hesaplama uygulamaları
• Temiz Su dağıtım uygulamaları
• Çamur ölçüm uygulamaları
• Kullanım suyu hesaplama uygulamaları
• Hat kaçak ve maliyetlendirme uygulamaları
• Tarım ve sulama uygulamaları
• İçme Suyu dolum uygulamaları
