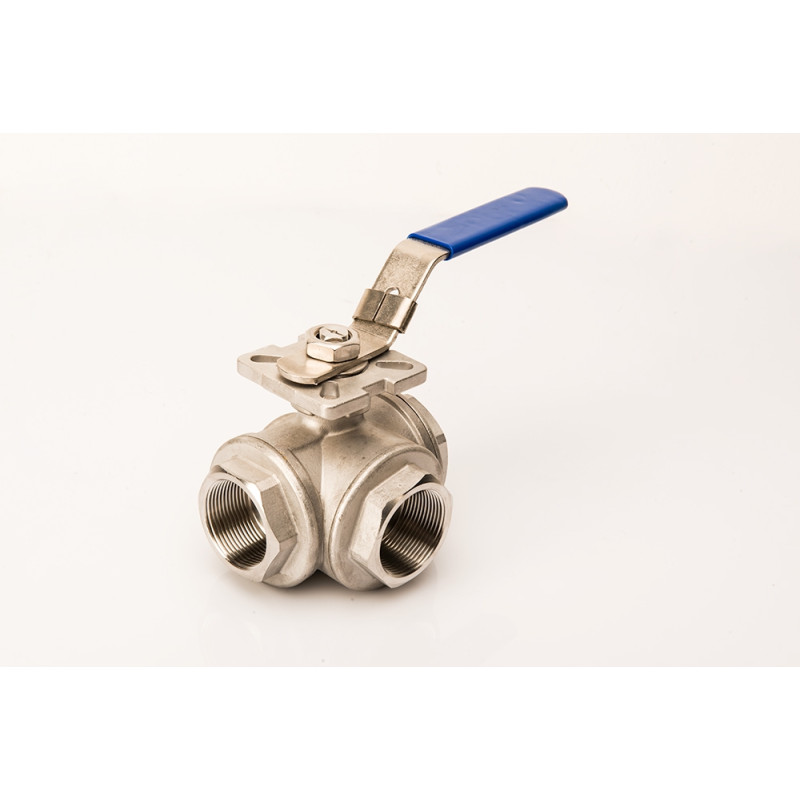

Üç Yollu Paslanmaz Küresel Vana

Convalve tepe flanşlı üç yollu paslanmaz küresel vanalar, geliştirilmiş tasarımı sayesinde kayıpsız akış ve minimum basınç kaybına sahiptir. Ayarlanabilir ön yüklemeli salmastra grubu, aşınma, basınç veya sıcaklık dalgalanmalarını telafi etmeye yardımcı olur ve vananın kullanım ömrünü uzatır. Kolay bakım için vana gövdesine cıvatalarla tutturulmuştur

Özellikler

• Azaltılmış bağlantı noktası Tport / L port 1/4“~3“(DN8~DN80)
• W.P.: PN63 (1000WOG)
• W.T.:-20°C~180 °C
• Hassas döküm
• Fırlamaya karşı güvenlikli mil
• Baskılı salmastra dizaynı
• Antistatik tasarım (isteğe bağlı)
• Dört sitli
• 360° Dönebilen mil
• ISO 5211 Doğrudan montaj
• Otomasyon aksesuarları (isteğe bağlı)
• Diş tipi: ASME B1.20.1(NPT) DIN 259 / DIN2999, BS21 ISO 288-1, ISO 7-1

Kullanım Alanları

Paslanmaz çelik 3 yollu küresel vanalar tipik olarak su, hava, yağ ve vakuma uyumlu diğer ortamların açma-kapama kontrolü için kullanılır. Genellikle bu vanalar, çeşitli akış yolu seçeneklerine sahip oldukları için dağıtma, yönlendirme veya karıştırma vanası olarak kullanılır. Vanalar, standart ISO5211 montaj flanşı kullanılarak pnömatik veya elektrikli aktüatörlere doğrudan monte edilebilir ve ekstra montaj braketi ve kaplin ihtiyacını ortadan kaldırır. 736 mmHg’ye (29 inçHg) kadar vakum servisi için uygundur.

Çalışma Prensibi

Vana kolunu çeyrek tur (90º) çevirmek küreyi birinci konumdan ikinci konuma getirir. Vana kolu üzerinde bulunan kilitleme mekanizması, vananın seçili konumunu sabit tutmaya yarar. Vana kolunu çıkardığınızda, vana standart ISO 5211 montajıyla ve kare çıkış miliyle kullanıma hazırdır.

Uyumlu Ekipmanlar

• Elektrik Aktüatörleri
• Pnömatik Aktüatörler
• Gearbox / Kumanda kolu
